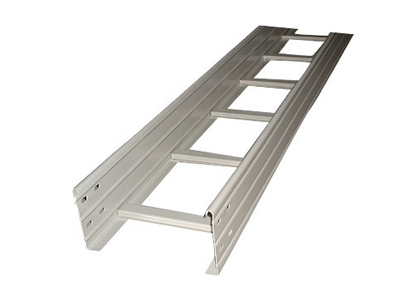

梯级式桥架

2025/12/11

梯级式桥架是根据国外有关技术及我厂产品的特点改进而成，它具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大的电缆敷设，特别适用于高、低压动力电缆的敷设。

梯级式桥架详情页

重量轻、成本低、通风散热性能好的电缆敷设装置

产品概述

通风散热优势

梯级式桥架的开放式结构设计，使得电缆在工作过程中产生的热量能够快速散发，有效降低电缆的工作温度，延长电缆使用寿命，提高电力系统的安全稳定性。

序号 NO	型号 Model	规格A×B Size	厚度mm Thickness
1	T-01	50×25	1.0
2	T-01	100×50	1.2
3	T-01	150×75	1.5
4	T-01	200×100	1.5
5	T-01	250×125	2.0
6	T-01	300×150	2.0
7	T-01	400×200	2.5
8	T-01	500×200	3.0
9	T-01	600×200	3.0
10	T-01	800×200	3.5

序号 NO	型号 Model	规格A×B Size	厚度mm Thickness
1	T-02	50×25	1.2
2	T-02	100×50	1.5
3	T-02	150×75	2.0
4	T-02	200×100	2.0
5	T-02	250×125	2.5
6	T-02	300×150	2.5
7	T-02	400×200	3.0
8	T-02	500×200	3.5
9	T-02	600×200	4.0
10	T-02	800×200	4.5

梯级式桥架广泛应用于以下行业和场景：

安装注意事项

1. 安装前应根据电缆数量和规格选择合适的桥架尺寸

2. 支撑间距应根据桥架规格和电缆重量合理确定，一般不超过2米

3. 桥架应保持水平或垂直安装，偏差不应超过规范要求

4. 电缆敷设时应分层排列，动力电缆和控制电缆应分开敷设

5. 桥架接地应稳定，接地电阻应符合规范要求
