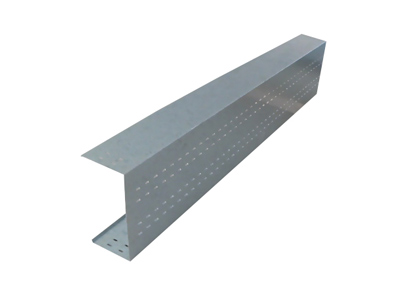

托盘式桥架

2025/12/11

托盘式桥架是石油、化工、电力、电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的敷设。

托盘式桥架详情页

石油、化工、电力、电讯等行业的理想敷设装置

产品概述

单排连接孔

适用于P-01系列托盘式桥架，连接简单稳定，安装方便。

双排连接孔

适用于P-02系列托盘式桥架，连接更加牢固，承载能力更强。

序号 NO	型号 Model	规格A×B Size	厚度mm Thickness
1	P-01	50×25	1.0
2	P-01	100×50	1.2
3	P-01	150×75	1.5
4	P-01	200×100	1.5
5	P-01	250×125	2.0
6	P-01	300×150	2.0
7	P-01	400×200	2.5
8	P-01	500×200	3.0
9	P-01	600×200	3.0
10	P-01	800×200	3.5

序号 NO	型号 Model	规格A×B Size	厚度mm Thickness
1	P-02	50×25	1.2
2	P-02	100×50	1.5
3	P-02	150×75	2.0
4	P-02	200×100	2.0
5	P-02	250×125	2.5
6	P-02	300×150	2.5
7	P-02	400×200	3.0
8	P-02	500×200	3.5
9	P-02	600×200	4.0
10	P-02	800×200	4.5

托盘式桥架广泛应用于以下行业和场景：

安装注意事项

1. 安装前应根据设计图纸确定桥架的走向和位置

2. 支撑间距应根据桥架规格和电缆重量合理确定

3. 连接处应使用配套的连接件，让连接牢固

4. 桥架应稳定接地，接地电阻应符合规范要求

5. 电缆敷设时应避免过度弯曲，防止电缆损伤
