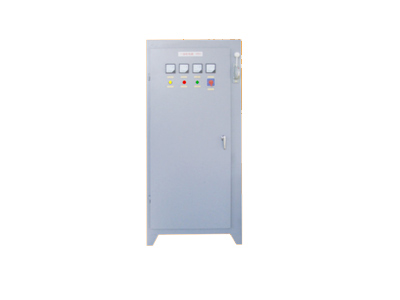

XL-21型动力配电箱
2025/12/11
XL-21型低压动力配电箱适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电作用。
XL-21型低压动力配电箱系户内装置，靠墙安装，屏前检修。
适用于发电厂及工矿企业
交流电压500伏及以下的三相四线系统
户内装置，靠墙安装
屏前检修，维护方便
XL-21型低压动力配电箱
适用于发电厂及工矿企业，交流电压500伏及以下的三相四线系统作动力配电
一、概述
XL-21型低压动力配电箱适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电作用。
XL-21型低压动力配电箱系户内装置，靠墙安装，屏前检修。
二、型号含义
通过产品型号可以快速识别设备的基本特征：X表示动力配电箱，L表示动力，21为设计序号，/后的□表示具体方案编号。
三、结构特征
XL-21型低压动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电器之用。配电箱前面装有一只电压表，指示汇流导线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。
本配电箱均采用国内自行设计的型材组件，具有结构紧凑，检修方便；线路方案可以灵活组合等特点，配电箱除装有空气断路器和熔断器作为短路保护外，还可装设接触器和热继电器，箱前门可装操作按钮和指示灯。
四、技术参数
4.1 灯泡组合开关
| 型号 | 额定电流（A） | 熔体额定电流（A） | 备注 |
|---|---|---|---|
| BRI3-400/34 | 400 | 150、200、250、300、350、400 | 装隔离刀片时无熔体 |
4.2 空气断路器
| 型号 | 额定电流（A） | 熔体额定电流（A） | 备注 |
|---|---|---|---|
| DZ15-40/390 | 20 | 7、10、15、20、30、40 | |
| DZ10-100/330 | 100 | 15、20、25、30、40、50、60、80、100 | |
| DZ10-250/330 | 250 | 100、120、140、170、200、225、250 |
4.3 电流互感器
| 型号 | 初级电流（A） | 次级电流（A） | 备注 |
|---|---|---|---|
| BRI-6.66 | 75、100、150、200、300、600 | 5 |
4.4 熔断器
| 型号 | 熔断器 | 熔断体额定电流（A） | 备注 |
|---|---|---|---|
| RL1-15 | 15 | 2、4、5、6、10、15 | |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | |
| RTO-100 | 100 | 30、40、50、60、80、100 | |
| RTO-200 | 200 | 80、100、120、150、200 | |
| RTO-400 | 400 | 150、200、250、300、350、400 |
4.5 交流接触器
| 型号 | 额定电流（A） | 吸引线圈电压（V） | 备注 |
|---|---|---|---|
| CJ10-10 | 10 | 交流 36、110、220、380 | |
| CJ10-20 | 20 | 交流 36、110、220、380 | |
| CJ10-40 | 40 | 交流 36、110、220、380 | |
| CJ10-80 | 80 | 交流 36、110、220、380 | |
| CJ10-150 | 150 | 交流 36、110、220、380 |
五、一次线路方案
| 一次线路方案 |
一次线电压380V (二次回路控制电压110V/220V/380V) |
||
|---|---|---|---|
| 可选用的二次方案号 | 1-11 | 1-11 | |
| 能替代号 | I₁ | I₁ | I₁ |
| 主要电器元件 | 电器型号 | (600A)×1 | (400A)×1 |
| DZ10-350 | (250A)×4 | (100A)×9 | |
| CT10-□ | (150A)×2 | ||
| JRO-□ | (160A)×2 | ||
一次线路方案说明： XL-21型低压动力配电箱提供多种一次线路方案，可根据不同用电需求灵活配置。主要电器元件包括空气断路器、电流互感器、热继电器等，可根据负载电流大小选择合适的元件规格。
