保温保护箱

2025/12/11

PWX、PFX系列保温、保护箱是防雨、防尘、全天候型的就地仪表箱，用于电力、化工、冶金、炼油、轻工等行业的室内外热工参数测量的工作现场。

PWX系列保温箱中的加热保温装置能将仪表室内的温度保持在5摄氏度以上，使箱内安装的贵重仪表等在寒冷地区也能正常运行。

PWX、PFX系列保温、保护箱产品详情页

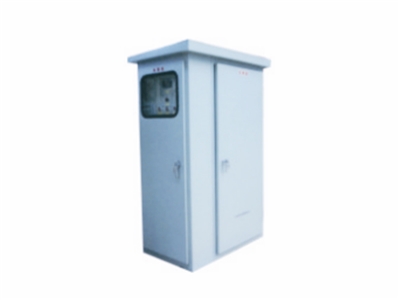

PWX、PFX系列保温、保护箱

防雨、防尘、全天候型就地仪表箱 - 适用于电力、化工、冶金、炼油、轻工等行业

一、产品概述

PWX、PFX系列保温、保护箱是防雨、防尘、全天候型的就地仪表箱，用于电力、化工、冶金、炼油、轻工等行业的室内外热工参数测量的工作现场。

PWX系列保温箱中的加热保温装置能将仪表室内的温度保持在5摄氏度以上，使箱内安装的贵重仪表等在寒冷地区也能正常运行。

防雨、防尘、全天候型设计

适用于电力、化工、冶金、炼油、轻工等行业

室内外热工参数测量现场

PWX系列保温箱可使温度保持在5℃以上

适用于寒冷地区仪表保护

二、结构

结构特点：

PWX、PFX系列保温、保护箱采用优良钢板、不锈钢板弯制焊接而成，玻璃钢材质则采用模具一次成型(适用于耐腐蚀场所)有倾斜的防雨顶盖，门和箱体之式密封结构，箱体表面采取良好的防腐处理，其外壳防护等级为IP54,适合于露天和室内使用。

仪表箱分有仪表室和电气室两个独立的箱体组成。保温箱的仪表室四壁、门、顶均敷设保温层，仪表室可根据用户需要安装电加热器和蒸汽加热，室内的温度由电气室内的温控装置控制(温度可根据需要设定)。

整个箱顶的四角设有吊钩，箱体底部框架上设有地脚螺栓安装固定孔，箱体后壁及侧壁特设有供仪表导压管及伴热电缆引入的敲落孔，箱底有可拆装的进线管用底板。

三、主要技术指标

技术参数	规格/范围	说明
供电电源	220V交流电压，允差-15%~+10%，频率50HZ
电加热器功率	400W~1000W
蒸汽温度压力	T<200℃、P
温度设定范围	5℃~10℃
温度偏差范围	±1.5℃
伴热电缆允许功率	每路小于1100W

注：2、6项系对电加热器而言。

四、安装和使用

仪表箱应垂直安装，将底架与预埋螺栓牢固连接。

电缆由箱引至箱内端子排。

仪表导压管及伴热电缆从后壁或侧壁上部敲落孔处进入箱内，亦可以箱底引入。

电缆、仪表导压管、伴热电缆引入后，应采用电缆套或其他填充物将孔洞处缝隙封好，以利防尘、防雨，并减少热量散失。

仪表采用夹环安装在箱内安装支架的管子(其它位置可按需要任意调节)。

正常使用时应将门关好、锁好。

五、型号命名

PWX、PFX系列保温、保护箱型号命名规则

仪表箱

W/F

保温/保护

箱式

□

材质代码

□

规格代码

示例：PWX-S-800 表示不锈钢材质、宽度800mm的保温箱

六、订货须知

订货时请提供以下信息：

请写明型号及数量

请写明使用环境的最低温度和最大风速

若用户有特殊要求的可提出如箱体结构、外型尺寸、供电回路以及仪表接线要求等

请提供供电回路数及每回路的电流额定值，无特别要求的，保温箱的电器室(壁持式电器箱)按以下配置

保温箱工作流程图
箱体宽L	仪表室内件热路数	仪表导压管件热路数	每路额定电流
800mm	1	2	5A
1000mm	1	4
1200mm	1	4
1400mm	1	6

注：不含角钢底架型
