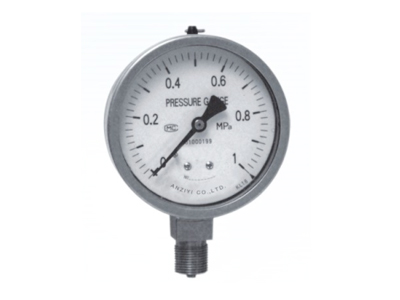

YTF系列不锈钢压力表

2025/12/11

不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。外壳采用不锈钢材料，具有优良的抗腐蚀性能

不锈钢压力表 - 禾田电

产品简介

不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。外壳采用不锈钢材料，具有优良的抗腐蚀性能。

YTF-60Z 轴向型

表盘直径：60mm
安装方式：轴向
适用环境：腐蚀性介质

YTFN-100Z 轴向耐震型

表盘直径：100mm
安装方式：轴向
特性：耐震型

主要技术参数

📊

仪表外径

60、100、150 mm

🎯

精度等级

1.6%、2.5%

🛡️

防护等级

IP65

⚙️

接口螺纹

M20×1.5、G1/2等

应用领域

不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。

适用于测量腐蚀性较强的介质压力，具有较强的环境适应能力。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。

工作原理

仪表由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。

对于在外壳内充液的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。内部机构采用不锈钢材料，让长期稳定运行。

型号表示

代号	注解	示例说明
Y	压力表	压力表基本代号
T	特殊仪表	表示特殊用途
F	不锈钢	不锈钢材质
1	代表表盘直径	60、100、150分别表示表盘直径为60mm、100mm、150mm
2	仪表安装方式	缺项表示径向，Z 轴向，T 径向后带边，ZT轴向前带边
N	耐震型	适用于振动环境

型号示例说明：

YTF-60Z： 不锈钢压力表，表盘直径60mm，轴向安装

YTFN-100Z： 不锈钢耐震压力表，表盘直径100mm，轴向安装

注：如有其它要求，须我厂技术确认并澄清后可定制。

安装方式

轴向型

轴向安装，表盘与管道轴线平行

径向后带边

径向安装，后部带安装边

轴向前带边

轴向安装，前部带安装边

选型指南

如何选择合适的不锈钢压力表

根据介质特性： 强腐蚀性介质必须选用不锈钢压力表
根据工作环境： 振动较大的环境应选用耐震型(YTFN系列)
根据安装位置： 根据管道或设备结构选择轴向或径向安装方式
根据精度要求： 根据工艺要求选择1.6%或2.5%精度等级
根据表盘尺寸： 根据观察距离选择60mm、100mm或150mm表盘
