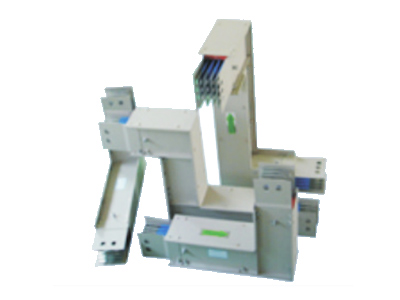

各种角度形状的连接元件

2025/12/11

XQJ-TPC-01A调宽片详情页

XQJ-TPC-01A调宽片

电缆桥架宽度调节装置

产品概述

XQJ-TPC-01A调宽片是电缆桥架系统中的重要配件，用于调节电缆桥架的宽度，使其能够适应不同的安装空间和布线需求。该产品采用优质钢材制造，表面经过防锈处理，具有结构坚固、安装方便、调节灵活等特点。

调宽片广泛应用于电力、通信、建筑等行业的电缆敷设工程中，能够有效解决现场安装空间不一致的问题，提高电缆桥架系统的适应性和安装效率。

产品外观

XQJ-TPC-01A调宽片实物图

产品外形

技术参数表

产品外形 Shape	型号 Model	侧边高H(mm) Side Height	H₁ (mm)	B₁ (mm)	安装图例 Schematic diagram
XQJ-TPC-01A 调宽片 Width adjusting piece XQJ-TPC-01A	TPC-01A-100	75 100 150 200	50 75 125 175	100	Width adjusting piece 调宽片 Connection bolt 连接螺栓 Cable Support 电缆桥架
	TPC-01A-150			150
	TPC-01A-200			200
	TPC-01A-300			300
	TPC-01A-400			400
	TPC-01A-500			500
	TPC-01A-600			600

安装图例说明

安装示意图

部件说明

调宽片 (Width adjusting piece)：用于调节电缆桥架宽度的关键部件
连接螺栓 (Connection bolt)：固定调宽片与电缆桥架的连接件
电缆桥架 (Cable Support)：承载电缆的主要结构

产品特点

多规格选择：提供7种宽度规格(100-600mm)，满足不同安装需求
高度可调：4种侧边高度可选，适应各种安装环境
安装简便：采用标准化设计，与电缆桥架系统完全兼容
结构坚固：优质钢材制造，表面防锈处理，使用寿命长
调节灵活：可根据现场实际情况灵活调整宽度
标准化生产：尺寸精确，互换性好，安装效率高

应用领域

XQJ-TPC-01A调宽片广泛应用于以下领域：

电力工程：变电站、配电室、发电厂等电力设施的电缆敷设
通信工程：数据中心、基站、通信机房等通信电缆的安装
建筑工程：商业大厦、住宅小区、工厂厂房的电缆布线
工业自动化：工厂生产线、自动化设备、控制系统的电缆管理
轨道交通：地铁、高铁、车站等轨道交通设施的电缆安装
公共设施：医院、学校、体育馆等公共场所的电缆敷设

尺寸规格说明

型号规格

TPC-01A-100 至 TPC-01A-600

提供7种不同规格，宽度从100mm到600mm

侧边高度 H

75, 100, 150, 200mm

调宽片的总高度，决定电缆桥架的安装高度

H₁ 尺寸

50, 75, 125, 175mm

调宽片的有效调节高度

B₁ 宽度

100-600mm

调宽片的可调节宽度范围，提供多种规格选择

安装与使用注意事项

1. 安装前请确认调宽片型号与电缆桥架尺寸匹配

2. 安装时应使用配套的连接螺栓，确保连接牢固

3. 安装位置应平整，避免因不平整导致的应力集中

4. 定期检查连接部位，确保无松动现象

5. 在腐蚀性环境中使用时，建议选择不锈钢材质或进行防腐处理

6. 安装完成后应进行承重测试，确保安全可靠
