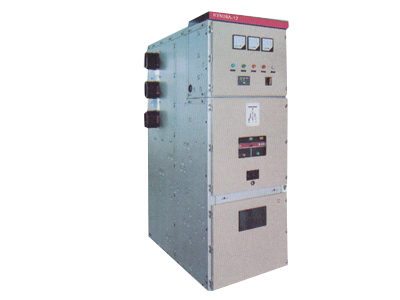

THZ2A（KYN28-12）-7.2Z（F.C）型户内金属铠装抽出式开关柜
2025/12/11
THZ2A(KYN28-12)-7.2Z(F.C)型铠装抽出式户内金属封闭开关设备（以下简称(F.C)回路柜），适用于3.6~7.2KV三相交流50HZ电力系统，广泛应用于发电厂及工矿企业控制交流高压电动机、变压器、感应电炉等负载回路，并具有过载、短路保护的功能。特别适用于频繁操作的场所。
THZ2A (KYN28-12)-7.2Z (F.C)型铠装抽出式户内金属封闭开关设备
(F.C)回路柜 - 适用于3.6~7.2KV三相交流50HZ电力系统
一、概况
THZ2A(KYN28-12)-7.2Z(F.C)型铠装抽出式户内金属封闭开关设备（以下简称(F.C)回路柜），适用于3.6~7.2KV三相交流50HZ电力系统，广泛应用于发电厂及工矿企业控制交流高压电动机、变压器、感应电炉等负载回路，并具有过载、短路保护的功能。特别适用于频繁操作的场所。
符合标准：
本产品符合GB/T14808、GB/T11022和GB3906等标准。
联锁功能：
防止带负荷推拉真空接触器手车
让在带负荷情况下无法推拉真空接触器手车
防止误分误合真空接触器
避免误操作导致真空接触器误分合
防止接地开关处在闭合位置时关合真空接触器
让接地开关闭合时无法关合真空接触器
防止误入带电间隔
避免人员误入带电设备间隔
防止在带电时误合接地开关
让设备带电时无法闭合接地开关
可配用无锡蓝虹LHJCZR2-7.2(D/J)Y或厦门兴夏控VCF7.2(J/D)/D等，实为一种性能优越的配电装置。
1.1 产品型号的组成及含义
THZ2A (KYN28-12)-7.2Z (F.C) 型开关设备型号分解示意图
THZ2A
铠装抽出式户内金属封闭开关设备型号
(
KYN
铠装移开式
28
设计序号
-
12
额定电压(12KV)
)
-
7.2
额定电压7.2KV
Z
真空
(
F
负荷开关
.
C
接触器
)
型号含义解释：
THZ2A：铠装抽出式户内金属封闭开关设备的特定型号
KYN28-12：铠装移开式金属封闭开关设备，额定电压12KV
7.2：额定电压7.2KV，适用于3.6~7.2KV电力系统
Z：真空灭弧技术
F.C：负荷开关-接触器组合电器
该型号开关设备适用于额定电压3.6~7.2KV三相交流50HZ电力系统，广泛应用于发电厂及工矿企业，用于控制交流高压电动机、变压器、感应电炉等负载回路，具有完善的过载、短路保护功能，特别适用于频繁操作的场所。它不会影响现有网站的样式和布局。
