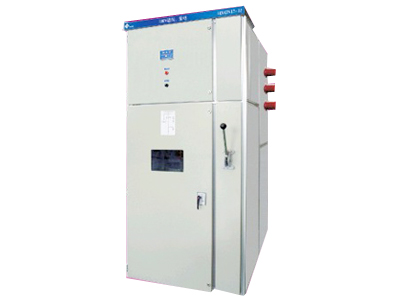

HXGN-12型环网真空负荷开关柜

2025/12/11

HXGN-12型环网真空负荷开关柜（简称环网柜），适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相3.6~12KV、50HZ的环网供电单元和终端配电设备。

HXGN-12型环网真空负荷开关柜详情页

(简称环网柜) - 适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统

一、概述

可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。

本环网柜可在电力系统中作为配电设备的保护、电能的分配和控制之用。

工厂、矿山等工业场所的配电系统

居民住宅区、社区供电系统

学校、公园、医院等公共场所配电

HXGN-12型环网柜产品型号分解示意图

户内

箱式结构

固定式

户内

□

设计序号

额定电压(12KV)

真空

□

方案号

产品型号示例：HXGN-12-Z-1

通过产品型号可以快速识别设备的基本特征：H表示户内使用，X表示箱式结构，G表示固定式，N再次强调户内类型，□表示设计序号，12表示额定电压12KV，Z表示采用真空灭弧技术，最后的□表示具体方案编号。
