前开门控制柜
2025/12/11

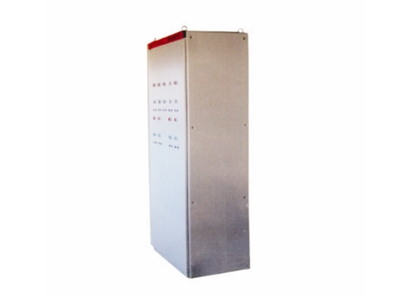

KY系列控制柜
工业电气控制设备 - 适用于自动化控制系统和电气设备安装
KY系列控制柜
工业电气控制设备 - 适用于自动化控制系统和电气设备安装
主要尺寸
主要尺寸
单位：mm
型式
KY系列控制柜提供两种开门方式，适用于不同的安装环境和使用需求：
KY-222
前后开门控制柜，前后两侧均可开门，便于从两侧进行安装和维护。
KY-223
前后开门控制柜，结构与KY-222类似，适用于需要双侧操作的控制系统。
尺寸参数
单位：mm
| 尺寸 | |||
|---|---|---|---|
| B | D | H | |
| 600 | 400 | 1600 | |
| 500 | |||
| 400 | 1800 | ||
| 500 | |||
| 700 | 400 | 1600 | |
| 500 | |||
| 400 | 1800 | ||
| 500 | |||
| 800 | 400 | 1600 | |
| 500 | |||
| 400 | 1800 | ||
| 500 | |||
尺寸说明：
- B：控制柜宽度，可选600mm、700mm、800mm
- D：控制柜深度，可选400mm、500mm
- H：控制柜高度，可选1600mm、1800mm
安装孔规格：4-Ø12×25，表示4个直径为12mm、深度为25mm的安装孔。
产品特点
灵活的开门方式
提供前后开门设计，便于设备安装、维护和检修，适应不同的安装环境。
模块化设计
标准尺寸设计，便于组合安装，可根据现场需求灵活配置。
稳固的安装结构
底部设计4个安装孔，让控制柜安装稳固稳定，适用于各种工业环境。
安装说明
安装前准备：
- 确认安装位置地面平整、坚固，能够承受控制柜及内部设备的重量
- 根据柜底安装孔位示意图，在基础上预埋或钻孔
- 让安装环境通风良好，无腐蚀性气体，避免阳光直射
安装步骤：
- 将控制柜放置到预定位置，调整水平
- 通过底部4个Ø12×25安装孔，使用M10或M12膨胀螺栓固定
- 检查柜体是否安装牢固，门开关是否顺畅
- 连接接地线，让接地稳定
