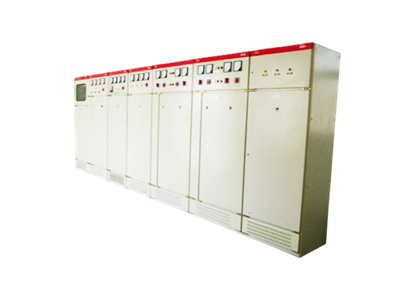

GGD交流低压配电柜_安徽禾田电气有限公司

一、用途

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至1500A的配电系统，作为动力、照明及配电设备的电力转换、分配与控制之用。

GGD型交流低压配电柜是根据电源主管部门及广大用户及设计部门的要求，本着安全、经济、合理、稳定的原则设计的新型低压配电柜。产品具有分断能力高、动稳性能好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

二、使用条件

周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃。

户内安装使用，使用地点的海拔高度不得超过2000m。

周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）。应考虑到由于温度的变化可能会偶然产生凝露的影响。

设备安装时与垂直面的倾斜度不超过5°。

设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

用户有特殊要求时可与制造厂协商解决。

三、产品型号及含义

代号	含义
G	交流低压配电柜
G	电器元件安装、固定接线
D	电力用柜
1/2/3	设计序号 1-分断能力为15kA 2-分断能力为30kA 3-分断能力为50kA

型号示例：

GGD1-□□ 表示分断能力为15kA的低压配电柜，主电路方案代号为□□

四、电气性能

1、基本电气参数

型号	额定电压(V)	额定电流(A)	额定短路开断电流(kA)	额定短时耐受电流(1s)	额定峰值耐受电流(kA)
GGD1	380	600(300)	15	15	30
GGD1	A	1000	30	30	63
GGD2	380	1500(1000)	30	15	30
GGD2	C	1000	30	30	63
GGD3	380	3150	50	50	105
	C	2500	50	50	105
	C	2000	50	50	105

2、主电路方案

主电路的主供电设计了1215个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而诞生的方案和规格）。

主电路I型：499个方案，123个规格

主电路II型：53个方案，107个规格

主电路III型：53个方案，27个规格

主电路IV型：4个方案，12个规格

此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

五、结构特点

GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢经局部焊接组装而成，构架零件及专用配套零件的塑钢型点子件配套装配，提升整体的精度和质量。

通用柜的零部件按模块装配原理设计，并有20根的安装孔，通用系统高，可以使工厂实现予生产，既缩短了生产制造时间。

GGD柜设计充分考虑宏观型体运行中的散热问题，在机体上下两端均有不同数量的散热槽门，当机内电器元件发热后，热量上升时，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然散热风道，达到散热的目的。

GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

柜门用转轮式活轮铰链与构架相连、安装、拆卸方便，门的折边处均嵌有一根山型滚条缝，关门时门与构架之间的嵌合有一定压缩行程，能防止门与柜体直接碰撞，也跳离了门的防护等级。

装有电器元件的仪表门用多联胶螺栓与构架相连。柜内的安装件与构架间用滚珠螺钉连接，整柜构成完整的装置。

柜体面漆选用聚酯漆形烘漆，附着力强，质感好，整柜呈亚光色调，避免了眩日效应，给值班人员创造了较舒适的视觉环境。

柜体的顶盖面需要可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

六、外形尺寸安装示意图

GGD型交流低压配电柜外形尺寸示意图

图中尺寸：H-高度，W-宽度，D-深度（单位：mm）

七、订货须知

					订货时请提供以下资料：

						产品型号、规格及数量

						一次系统图（主回路方案）

						二次原理图（控制回路方案）

						开关柜排列布置图

						特殊使用环境说明（如高原、湿热、盐雾等特殊环境）

						其他特殊要求说明（如颜色、防护等级、特殊功能等）

注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
